トランジスタ1石によるＦＭトランスミッタの製作

今回は、トランジスタ1石による　ＦＭトランスミッタを製作しました。

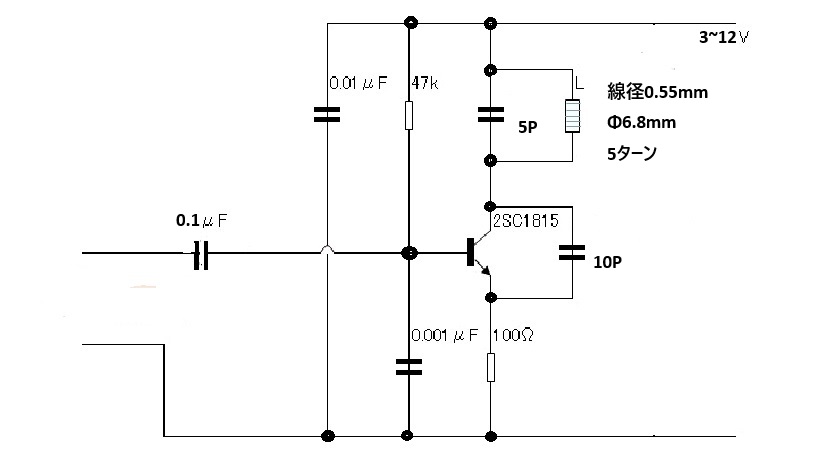

以下、回路図です。回路図と、中に記述してある定数は一部につき、元ネタと同じです。

コンデンサの値は変更してます。コイルは自作です。

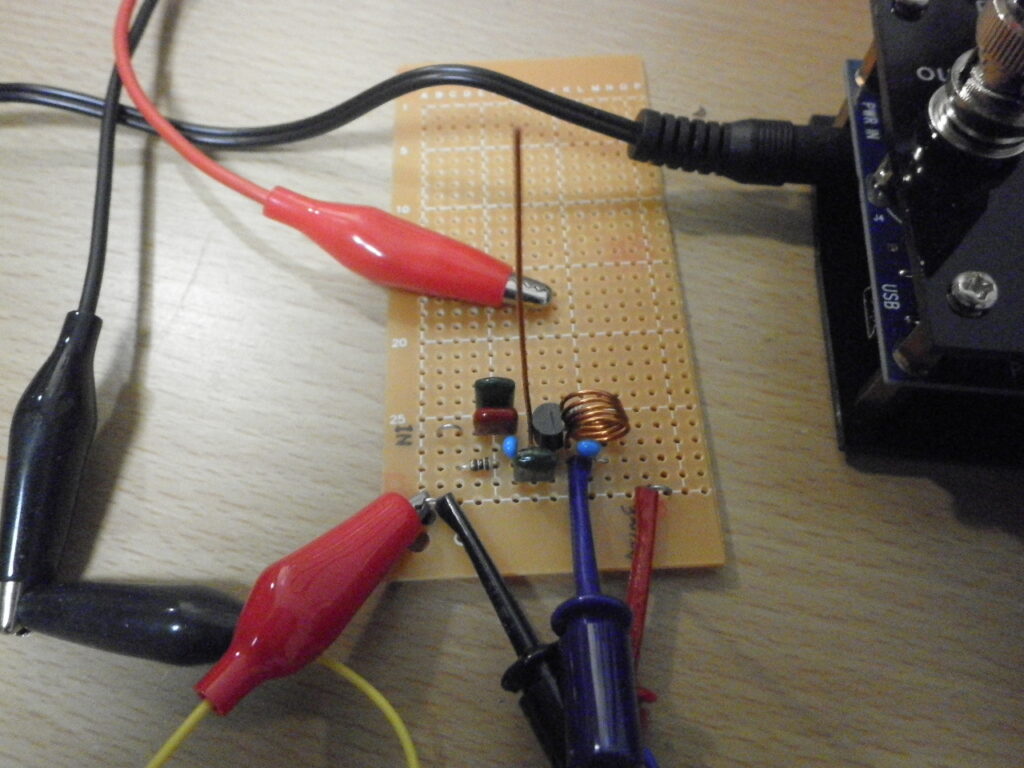

アンテナは長さ55mmで、線径はコイルと同様です。アンテナは2SC1815のコレクタに接続しました。

元ネタでは0.65mm錫メッキ線をΦ5mmの丸棒に9ターン巻き付け、2.5ターンの位置からアンテナを出されてました。

電源電圧は3V～12Ｖまで動作可能ですが、入力信号を増幅しないと12Ｖでの動作はできません。

入力信号0.5Ｖ時において、電源電圧は3.28Ｖが、動作の上限でした。

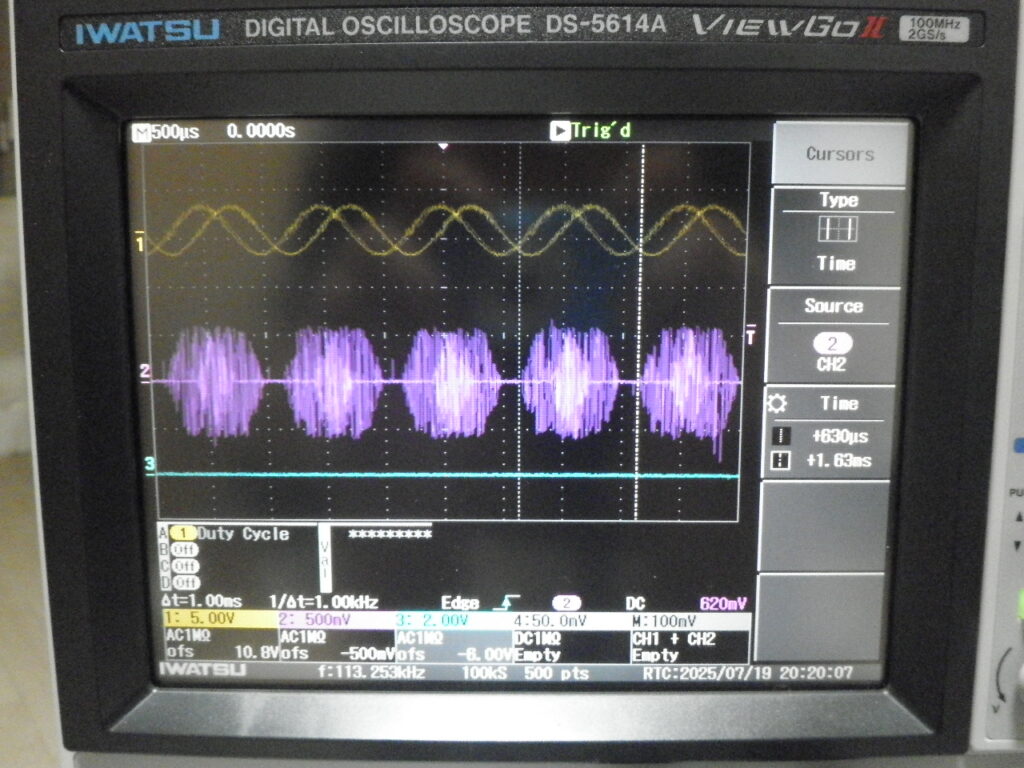

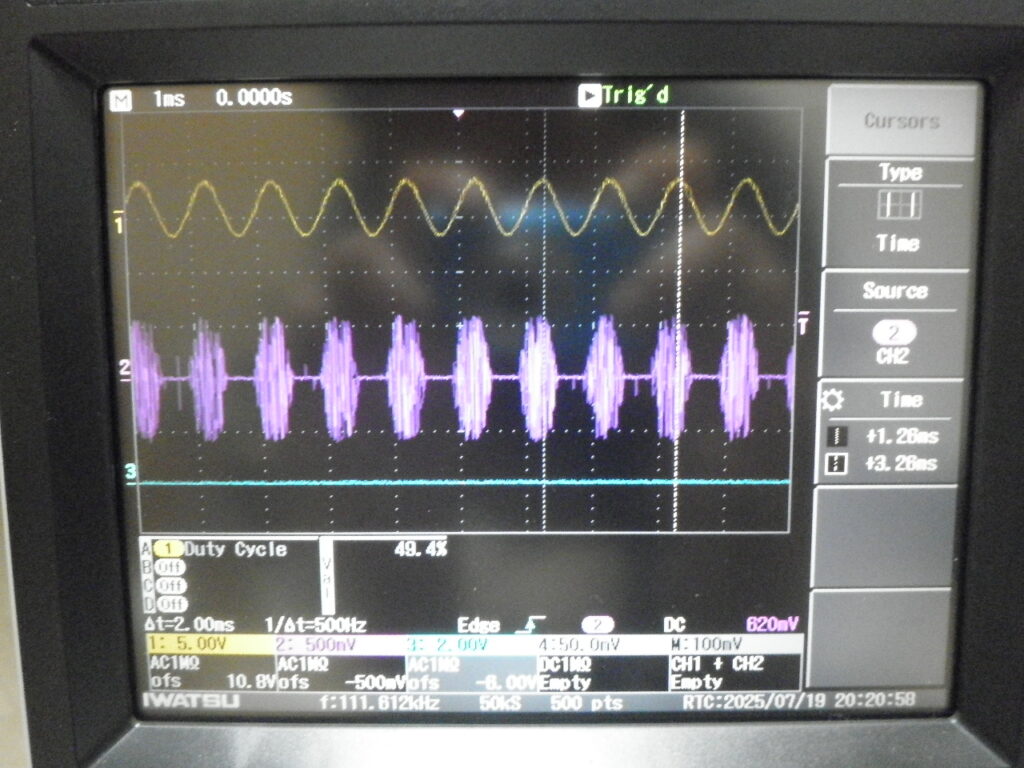

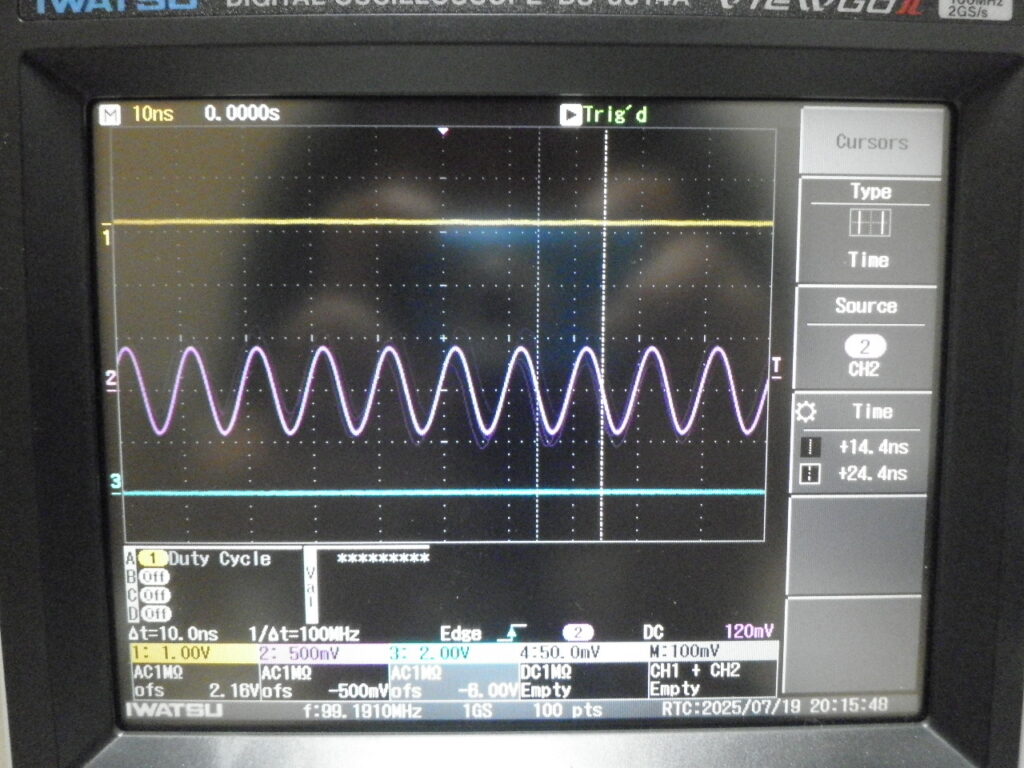

コレクタ出力には、入力信号1kHzが、100ＭＨzの搬送波に乗って出力されてました。

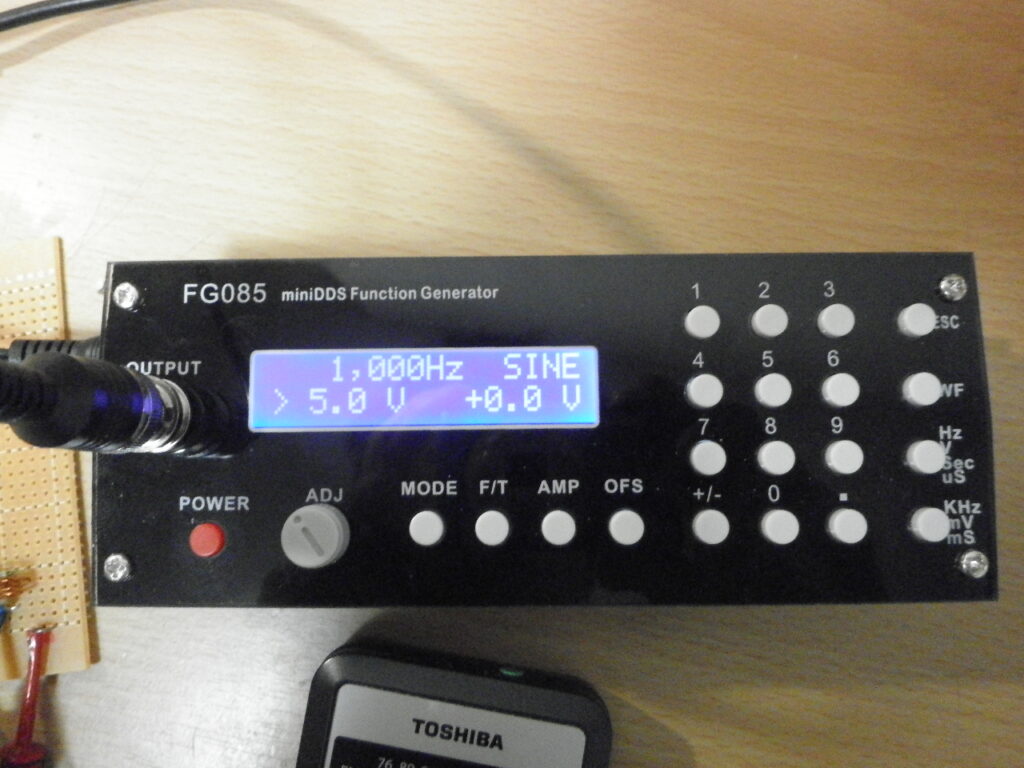

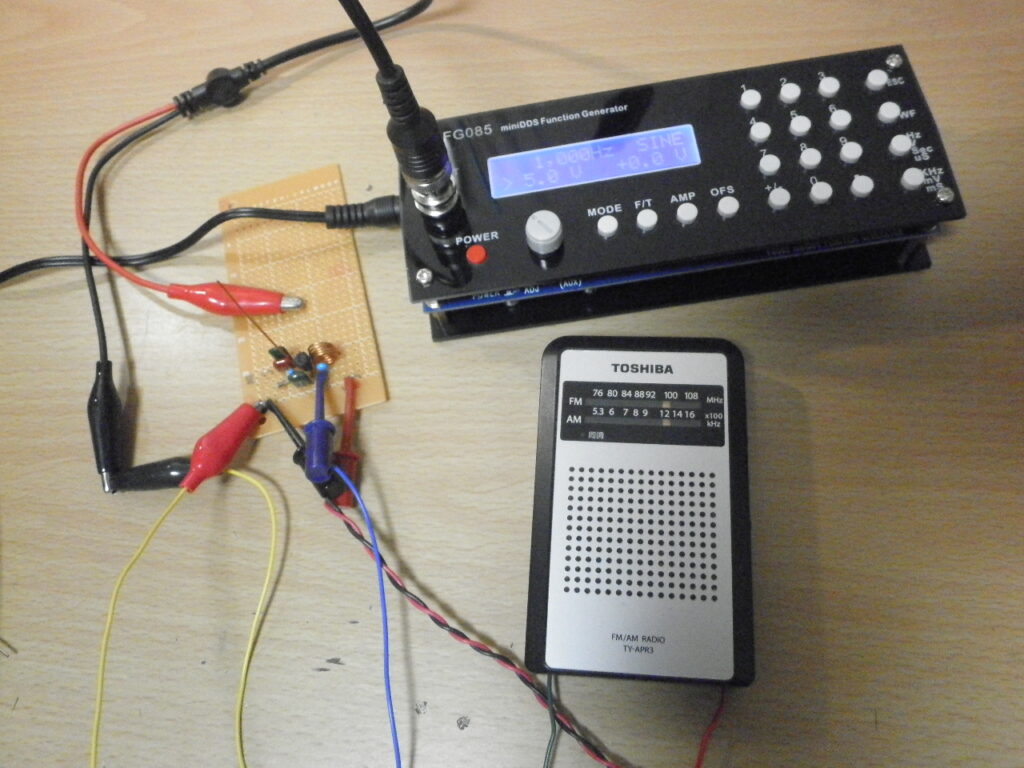

最終的には、FMラジオを用意して、SIN波や音楽を入力し、FMラジオで試聴しました。

製作後の感想ですが、まだまだ、ノイズが多いのと、前段にアンプを接続出来たら、使い勝手の向上が図れるとかんじました。

また、今回の製作では、コイルの製作（設定値の絞り込み）に苦慮しました。元ネタのサイトにも記述がありましたが、計算通りには行かず、カット＆トライのようでした。

次回製作するとしたら、フィルタとアンプの追加、スペアナにて高調波の確認ができたらいいなと思いました。ただ、現時点でスペアナは持っていませんがね。いずれは買いますけど。(^^)/
